GE H201Ti 连续DGA监测仪 是单通道控制器 复制了人机界面功能

GE H201Ti  连续DGA监测仪 是单通道控制器 复制了人机界面功能

H201Ti 技术技术参数

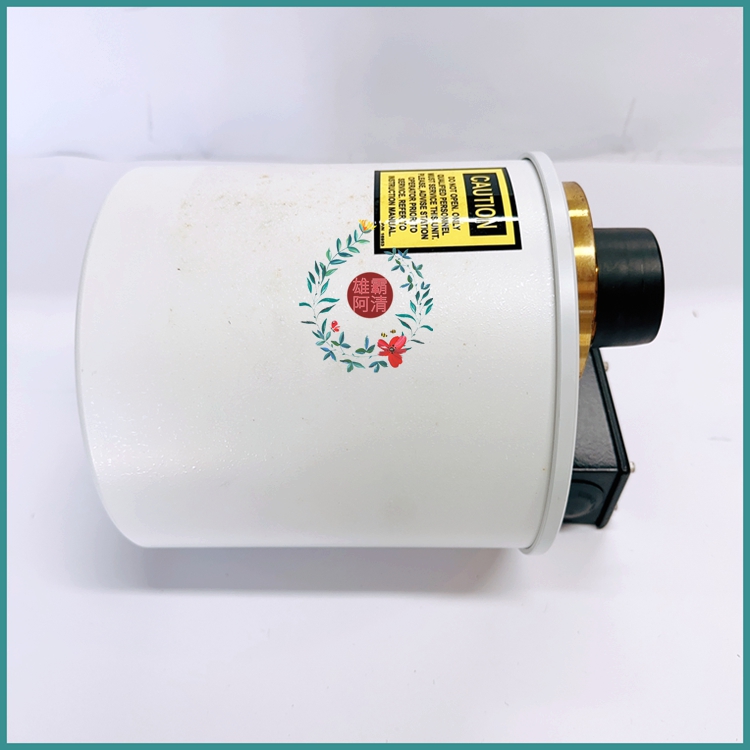

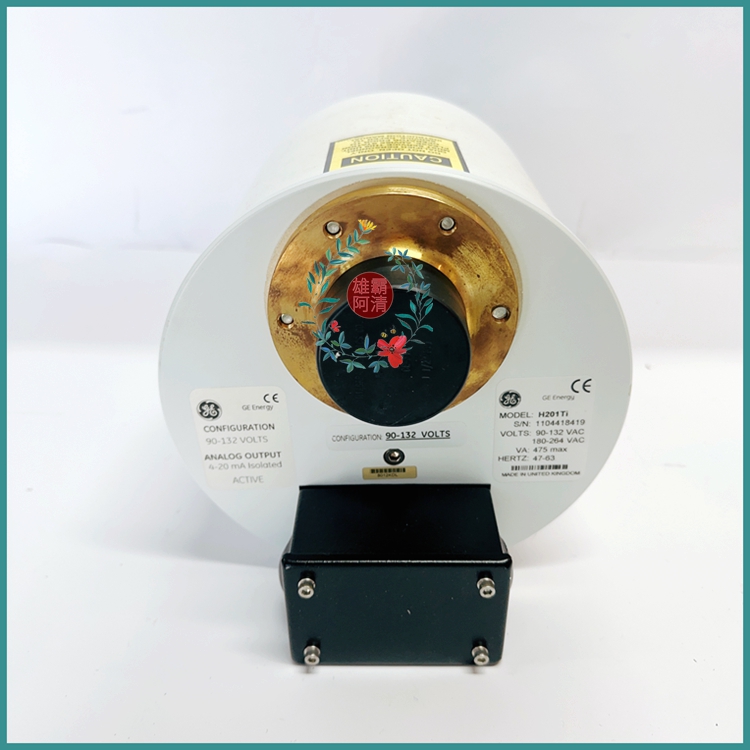

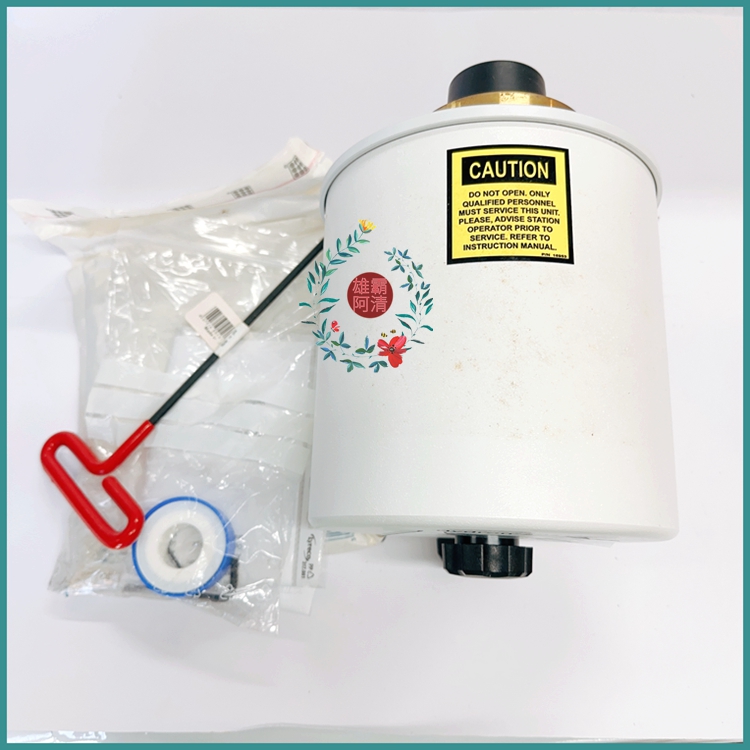

Hydran 201Ti是一款小型且易于设置的连续DGA监测仪。它提供了基本的IEEE®标准C57.104使用的信息，可以用作您车队中的变压器，以获得故障条件的提前警告并将风险降至计划外停机。201Ti的复合气体传感器使用燃料提供世界的“Hydran气体值”细胞技术（被描述为固定仪器。标准中的方法3）。它对氢气（一般故障气体），对一氧化碳（过热纸张）、乙炔也很敏感（电弧）和乙烯（油过热），从而涵盖了所有主变压器故障的根本原因。由于监测单元安装在单个阀门上并使用动态机油采样，因此没有需要一个泵或额外的管道来连接不同的阀门。由于其简单的功能和H201Ti提供了易于理解的信息，201Ti一直是显示器的选择之一多年来，拥有大的显示器安装群之一。可配置报警

•当出现异常级别的故障时，会发出警报检测到气体。

•两个报警级别（一个用于报警，一个用于警报）可以设置为显示日益严重的情况。

•可以根据气体ppm水平或气体速率设置警报一小时或内的变化率（ROC）。

•每15天将触发一次自动自检

如果检测到包括电源在内的故障，则发出服务警报故障，油阀关闭，传感器或电池需要替换表达

•实时溶解气体的本地LCD显示ppm值。

•溶解气体的模拟输出（4-20mA）ppm值。

•使用Modbus或隔离RS-485上的Hydran协议

•3个干触点继电器也可用，2个用于故障气体报警器和一个用于服务报警器。

H201Ti可以连接到可选控制器，以便于通信具有多个单元并创建本地网络。

•H201Ti控制器是一个单通道控制器，它复制了人机界面功能（气体值显示、报警按钮）。当201Ti安装在变压器的上阀上，使其无法触及。它还降低报警继电器触点和模拟输出，以便于接线。

•Ci-C控制器接收来自多达四个H201Ti的气体ppm数据，提供用于所有四个监视器的单个通信点。H201Ti没有报警继电器或模拟输出。这在保护3个单相变压器+1时是理想的不用的可以通过RS-485“菊花链”多达32个控制器或201Ti端口。链路距离（所有电缆加起来）为1200米（4000英尺）。全部的可以访问连接到任何菊花链控制器的201Ti通过本地网络中的任何控制器，从而通过例如，只需安装一个RS-232调制解调器


The H201Ti can be connected to an optional controller to facilitate communication with multiple units and create a local network.
• The H201Ti controller is a single channel controller that replicates human-machine interface functions (gas value display, alarm buttons). When 201Ti is installed on the upper valve of the transformer, it is inaccessible. It also lowers alarm relay contacts and analog outputs for easy wiring.
• The Ci-C controller receives gas ppm data from up to four H201Ti, providing a single communication point for all four monitors. H201Ti has no alarm relays or analog outputs. This is ideal for protecting 3 single-phase transformers+1, and can be used without up to 32 controllers or 201Ti ports via RS-485 "daisy chain". The link distance (all cables combined) is 1200 meters (4000 feet). All 201Ti connected to any daisy chain controller can be accessed through any controller in the local network, thereby, for example, by installing only one RS-232 modem
